Stagg NAC1.5MPSMX4FR - kabel mini jack 3,5 mm / mini XLR 4-pin do nadajnika Shure, 1,5 m
Potrzebujesz porady lub informacji o dostępności produktu? Skontaktuj się z nami. Od 30 lat wspieramy muzyków w doborze idealnego sprzętu. Odpowiemy na wszystkie pytania i pomożemy wybrać najlepsze dla Ciebie rozwiązanie.
Email: info@ambitmusic.pl | Zadzwoń do nas: 508 149 020

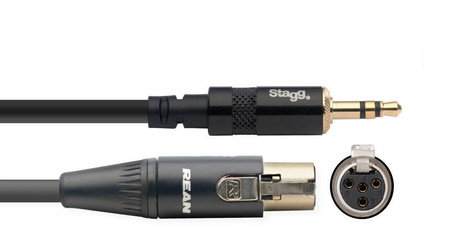

Stagg NAC1.5MPSMX4FR to kabel przejściowy serii N o długości 1,5 m. Łączy wtyk mini jack stereo 3,5 mm z żeńskim wtykiem mini XLR 4-pin. Złącza REAN oraz czarny przewód o średnicy 6 mm tworzą połączenie przeznaczone do współpracy ze zgodnymi nadajnikami bodypack Shure.
Źródło liniowe i wejście nadajnika
Wbudowana korekcja impedancji umożliwia podłączenie urządzenia z wyjściem liniowym do wejścia mikrofonowego nadajnika bodypack. Dzięki temu kabel pełni określoną funkcję w torze, a jego dobór wymaga uwzględnienia zarówno złącza, jak i rodzaju sygnału.
Przed połączeniem sprawdź instrukcję konkretnego nadajnika Shure: gniazdo 4-pin, układ styków i obsługiwany poziom wejściowy muszą odpowiadać temu zastosowaniu. Samo podobieństwo mini XLR do gniazda innej marki nie potwierdza zgodności.
Złącza REAN i wybór długości
Wtyk mini jack 3,5 mm ma układ stereo TRS. Po stronie nadajnika znajduje się żeńskie złącze mini XLR z czterema stykami. Wersja 1,5 m pozwala dobrać odległość między źródłem audio a nadajnikiem, bez korzystania z kilku połączonych przejściówek.
Oznaczenie stereo dotyczy wtyku mini jack. Nie stanowi deklaracji stereofonicznej transmisji bezprzewodowej: sposób przetwarzania sygnału zależy od nadajnika i odbiornika.
Praca w torze audio
Podłącz kabel przy ograniczonym poziomie sygnału, a następnie ustaw czułość wejścia nadajnika zgodnie z instrukcją systemu. Sprawdź sygnał w odbiorniku przed występem lub nagraniem.
Poprowadź przewód tak, aby nie ciągnął za złącze nadajnika. Przy rozłączaniu chwytaj za korpus wtyku; nie wyciągaj go przez pociągnięcie przewodu.
Specyfikacja
- Producent: Stagg
- Model: NAC1.5MPSMX4FR
- Seria: N
- Rodzaj: Kabel audio do zgodnego nadajnika bodypack Shure
- Długość: 1,5 m
- Złącze 1: Wtyk mini jack stereo 3,5 mm, TRS
- Złącze 2: Wtyk mini XLR żeński, 4-pin
- Złącza: REAN
- Dopasowanie sygnału: Wbudowana korekcja impedancji: wyjście liniowe / wejście mikrofonowe nadajnika
- Średnica przewodu: 6 mm
- Kolor: Czarny
- Zawartość: 1 kabel
FAQ
Czy pasuje do każdego urządzenia z mini XLR?
Nie. Kabel jest przeznaczony do zgodnych nadajników bodypack Shure z odpowiednim wejściem 4-pin. Trzeba sprawdzić układ styków i wymagania wejścia konkretnego modelu.
Po co wbudowana korekcja impedancji?
Umożliwia połączenie urządzenia z wyjściem liniowym z wejściem mikrofonowym nadajnika, zgodnie z przeznaczeniem tego kabla.
Czy mini jack stereo oznacza transmisję stereo?
Nie. Oznaczenie opisuje układ styków złącza mini jack. Liczba kanałów przesyłanych bezprzewodowo zależy od systemu, do którego podłączysz kabel.
