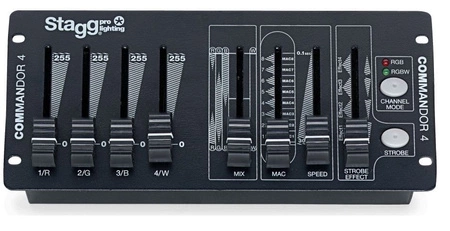

Stagg Commandor 4 - sterownik DMX

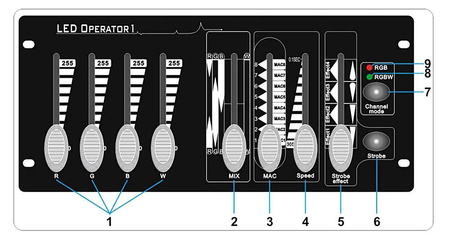

Panel przedni Commandor 4
1: 4, odpowiednio dla kanału suwaki : czerwony, zielony, niebieski i biały (lub amber) do Wyjście sygnału DMX512;
2: MIX Fader: mieszanie kolorów
3: MAC Fader: wyjście zaprogramowane makra (8 jest dostępnych);
4: Prędkość Fader: można dostosować prędkość i nachylenie wybranego makro;
5: Efekt stroboskopu Fader: jest wyjście na zaprogramowane efekty stroboskopowe (4 efekty dostępne);
6: Strobe przycisk: do utrzymania efektu stroboskopowego;
7: Tryb kanału przycisk : do przełączenia się pomiędzy trybem RGB 3-kanałowego i RGBW Tryb 4-kanałowy;
8: Wskaźnik RGBW trybie 4-kanałowym (zielona dioda LED);
9: Wskaźnik trybu 3-kanałowym RGB (czerwona dioda LED).

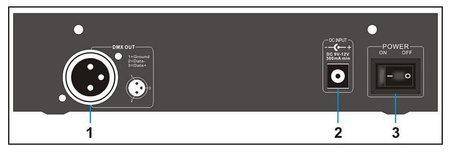

Panel tylny Commandor 4
1: Złącze XLR z wyjścia sygnału DMX512 (Pin 1: Uziemienie, Pin 2: Dane -; Pin 3: dane +);
2: Wejście DC (DC9V-12V / min300mA);
3: Power On / Off
