Prodipe M850 DSP Duo F5 - system bezprzewodowy UHF 528-578 MHz, 2 mikrofony ręczne

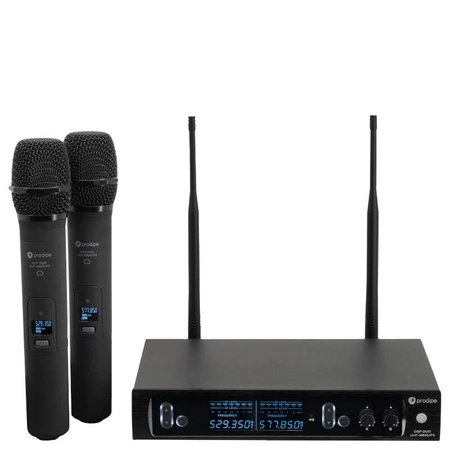

Prodipe M850 DSP Duo F5 to podwójny system bezprzewodowy UHF z dwoma mikrofonami ręcznymi. Wariant F5 pracuje w paśmie 528-578 MHz. Pozwala jednocześnie nagłośnić dwa głosy i wyprowadzić ich sygnały do osobnych kanałów miksera.

Dynamiczna kapsuła M85 do głosu

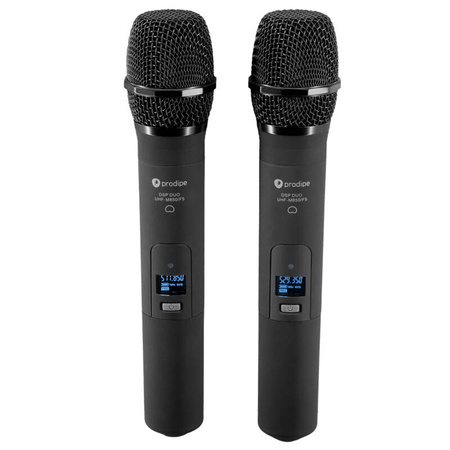

Mikrofon ręczny korzysta z dynamicznej kapsuły M85 o charakterystyce kardioidalnej. Pasmo mikrofonu wynosi 50 Hz-16 kHz, co należy odróżnić od szerszego pasma toru odbiornika. To rozwiązanie do śpiewu oraz mowy, z kierunkowym zbieraniem dźwięku przed kapsułą.

Wyświetlacz kanału i przełącznik ON/MUTE/OFF pozwalają kontrolować pracę nadajnika oraz czasowo wyciszyć sygnał. Podczas użytkowania nie należy obejmować dłonią siatki kapsuły, ponieważ zmienia to charakter zbierania dźwięku i zwiększa ryzyko sprzężeń.

DSP, PLL i wybór częstotliwości

System łączy modulację FM w paśmie UHF z cyfrowym modułem DSP i syntezą częstotliwości PLL. Odbiornik umożliwia automatyczne wyszukanie mniej zajętego kanału radiowego, a synchronizacja podczerwienią przenosi ustawienie do nadajnika.

Każdy z dwóch kanałów ma 100 dostępnych częstotliwości. Nadajniki trzeba skonfigurować osobno, kierując ich odbiorniki IR w stronę nadajnika podczerwieni w bazie.

Podłączenie do miksera i kontrola sygnału

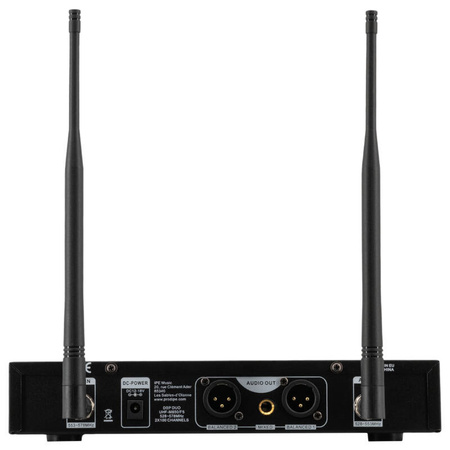

Dwa symetryczne wyjścia XLR podają sygnały mikrofonów niezależnie. Wyjście jack 6,35 mm jest niesymetryczną sumą obu kanałów. Osobne wyjścia przydają się, gdy dwa głosy wymagają różnych poziomów lub korekcji.

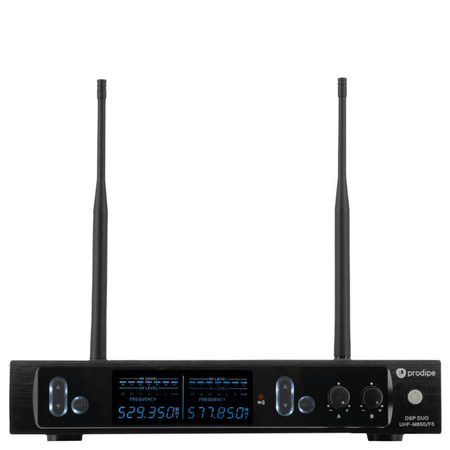

Metalowa obudowa odbiornika i złącza antenowe BNC służą do przygotowania systemu do pracy scenicznej. Odbiornik korzysta z zewnętrznego zasilacza. Montaż rack wymaga odpowiedniego zestawu montażowego, oferowanego osobno.

Zasilanie nadajnika i zasięg

Każdy nadajnik wymaga dwóch baterii AA/LR6 1,5 V. Producent podaje około 8 godzin pracy, zależnie od stanu i rodzaju baterii oraz warunków użytkowania. Baterie nie są dołączone do zestawu.

Podany zasięg do 60 m dotyczy optymalnych warunków na zewnątrz. W pomieszczeniu przeszkody, ustawienie anten i lokalne źródła zakłóceń mogą zmniejszyć zasięg. Skanowanie częstotliwości warto wykonać po ustawieniu odbiornika w docelowym miejscu.

Praca kilku systemów i dobór wersji

Liczba dostępnych częstotliwości nie oznacza takiej samej liczby nadajników pracujących jednocześnie. Producent wskazuje możliwość użycia do czterech systemów Duo przy właściwym doborze kanałów i sprzyjających warunkach radiowych.

Wersja F5 wykorzystuje pasmo 500 MHz i wymaga odpowiednio dobranych nadajników oraz odbiornika. Przy rozbudowie nie należy mieszać jej ze starszymi wersjami w paśmie 600 MHz, nawet gdy urządzenia mają podobną nazwę modelu.

Specyfikacja

• Wariant: M850 DSP Duo F5
• Typ transmisji: UHF, modulacja FM
• Przetwarzanie częstotliwości: DSP, synteza PLL
• Pasmo wersji F5: 528-578 MHz
• Liczba równoczesnych kanałów w zestawie: 2
• Dostępne częstotliwości: 2 x 100
• Konfiguracja: Automatyczne skanowanie, synchronizacja IR, ręczny wybór częstotliwości
• Pasmo systemu: 30 Hz-20 kHz
• Zakres dynamiki: Powyżej 90 dB
• THD: Poniżej 0,1%
• Stosunek sygnału do szumu: Powyżej 96 dB
• Czułość odbiornika: Poniżej -94 dBm
• Wyjścia odbiornika: 2 x symetryczne XLR, niesymetryczne jack 6,35 mm - suma kanałów
• Zasilanie nadajnika: 2 x AA/LR6 1,5 V na nadajnik
• Czas pracy nadajnika: Około 8 godzin, zależnie od baterii i warunków
• Baterie w komplecie: Nie
• Zasięg: Do 60 m w optymalnych warunkach na zewnątrz
• Montaż rack: Opcjonalny zestaw montażowy
• Kapsuła: Dynamiczna M85
• Charakterystyka: Kardioidalna
• Pasmo mikrofonu: 50 Hz-16 kHz
• Czułość mikrofonu: -71 dB ±3 dB, 0 dB = 1 V/Pa przy 1 kHz
