Prodipe B210 DSP Solo Headset F5 - system bezprzewodowy UHF 553-578 MHz, mikrofon nagłowny

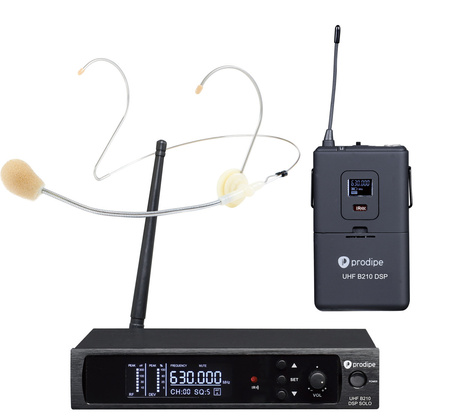

Prodipe B210 DSP Solo Headset F5 to system bezprzewodowy UHF z bodypackiem oraz mikrofonem nagłownym. Wariant F5 pracuje w paśmie 553-578 MHz. Pozostawia użytkownikowi wolne ręce podczas prezentacji, prowadzenia zajęć i występu scenicznego.

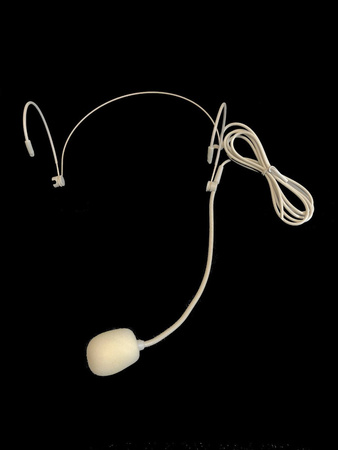

Mikrofon nagłowny i bodypack B210

Elektretowa kapsuła pojemnościowa ma charakterystykę kardioidalną oraz pasmo 100 Hz-12,5 kHz. Mikrofon pozostaje w zbliżonej odległości od ust podczas ruchu, co pomaga utrzymywać bardziej równy poziom głosu niż przy odsuwaniu mikrofonu trzymanego w dłoni.

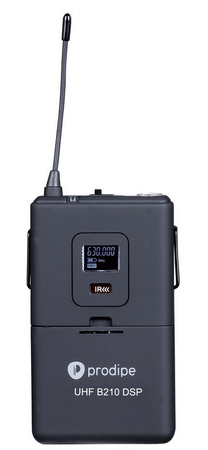

Kapsułę należy ustawić blisko ust, poza bezpośrednią osią wydmuchiwanego powietrza. Bodypack B210 ma wejście mini-XLR, przełącznik dopasowania A/B i trójpozycyjny tłumik 0/-10/-20 dB. Dobór ustawienia pozwala dopasować czułość wejścia do sygnału mikrofonu; nie zastępuje regulacji poziomu w mikserze.

DSP, PLL i wybór częstotliwości

System łączy modulację FM w paśmie UHF z cyfrowym modułem DSP i syntezą częstotliwości PLL. Odbiornik umożliwia automatyczne wyszukanie mniej zajętego kanału radiowego, a synchronizacja podczerwienią przenosi ustawienie do nadajnika.

Wersja Solo ma 100 częstotliwości do wyboru dla jednego nadajnika. Po skanowaniu należy wykonać synchronizację IR, zachowując właściwe ustawienie obu urządzeń względem siebie.

Podłączenie do miksera i kontrola sygnału

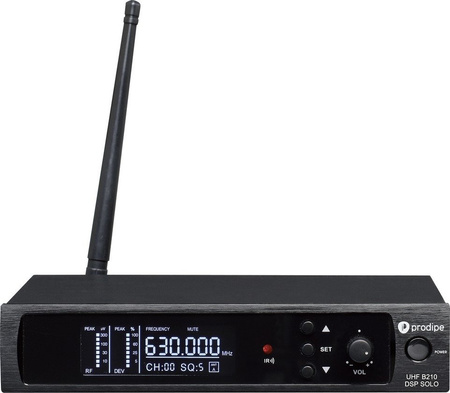

Odbiornik ma symetryczne wyjście XLR oraz niesymetryczne wyjście jack 6,35 mm. Umożliwiają one połączenie z odpowiednim wejściem miksera, wzmacniacza lub aktywnego systemu nagłośnieniowego.

Metalowa obudowa odbiornika i złącza antenowe BNC służą do przygotowania systemu do pracy scenicznej. Odbiornik korzysta z zewnętrznego zasilacza. Montaż rack wymaga odpowiedniego zestawu montażowego, oferowanego osobno.

Zasilanie nadajnika i zasięg

Każdy nadajnik wymaga dwóch baterii AA/LR6 1,5 V. Producent podaje około 8 godzin pracy, zależnie od stanu i rodzaju baterii oraz warunków użytkowania. Baterie nie są dołączone do zestawu.

Podany zasięg do 60 m dotyczy optymalnych warunków na zewnątrz. W pomieszczeniu przeszkody, ustawienie anten i lokalne źródła zakłóceń mogą zmniejszyć zasięg. Skanowanie częstotliwości warto wykonać po ustawieniu odbiornika w docelowym miejscu.

Praca kilku systemów i dobór wersji

Liczba dostępnych częstotliwości nie oznacza takiej samej liczby nadajników pracujących jednocześnie. Producent wskazuje możliwość użycia do ośmiu systemów Solo przy właściwym doborze kanałów i sprzyjających warunkach radiowych.

Wersja F5 wykorzystuje pasmo 500 MHz i wymaga odpowiednio dobranych nadajników oraz odbiornika. Przy rozbudowie nie należy mieszać jej ze starszymi wersjami w paśmie 600 MHz, nawet gdy urządzenia mają podobną nazwę modelu.

Specyfikacja

• Wariant: B210 DSP Solo Headset F5
• Typ transmisji: UHF, modulacja FM
• Przetwarzanie częstotliwości: DSP, synteza PLL
• Pasmo wersji F5: 553-578 MHz
• Liczba równoczesnych kanałów w zestawie: 1
• Dostępne częstotliwości: 100
• Konfiguracja: Automatyczne skanowanie, synchronizacja IR, ręczny wybór częstotliwości
• Pasmo systemu: 30 Hz-20 kHz
• Zakres dynamiki: Powyżej 90 dB
• THD: Poniżej 0,1%
• Stosunek sygnału do szumu: Powyżej 96 dB
• Czułość odbiornika: Poniżej -94 dBm
• Wyjścia odbiornika: 1 x symetryczne XLR, niesymetryczne jack 6,35 mm
• Zasilanie nadajnika: 2 x AA/LR6 1,5 V na nadajnik
• Czas pracy nadajnika: Około 8 godzin, zależnie od baterii i warunków
• Baterie w komplecie: Nie
• Zasięg: Do 60 m w optymalnych warunkach na zewnątrz
• Montaż rack: Opcjonalny zestaw montażowy
• Kapsuła: Elektretowa pojemnościowa
• Charakterystyka: Kardioidalna
• Pasmo mikrofonu: 100 Hz-12,5 kHz
• Czułość mikrofonu: -45 dB ±3 dB, 0 dB = 1 V/Pa przy 1 kHz
• Impedancja mikrofonu: 2,2 kΩ przy 1 kHz
• Długość przewodu mikrofonu: 1 m
• Tłumik bodypacka: 0/-10/-20 dB
