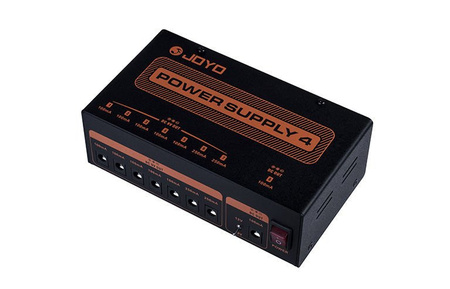

Joyo JP-04 Power Supply 4 to zasilacz do pedalboardu z ośmioma niezależnymi, izolowanymi wyjściami DC. Umożliwia zasilanie efektów o różnych wymaganiach prądowych, a jedno z wyjść można przełączyć między 12 i 18 V.
Izolacja w wieloelementowym pedalboardzie

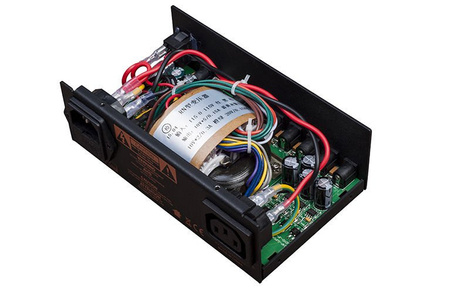

Konstrukcja wykorzystuje transformator typu R oraz osobne tory zasilania i masy dla wyjść. Izolacja pomaga ograniczać powstawanie pętli masy między efektami zasilanymi z różnych gniazd.
Wyjścia są filtrowane i stabilizowane, a każdy tor ma zabezpieczenie przed zwarciem i nadmiernym poborem prądu. To rozwiązanie do uporządkowania zasilania kilku efektów bez wspólnego rozgałęźnika na jednym wyjściu.
Siedem wyjść 9 V i przełączane 12/18 V

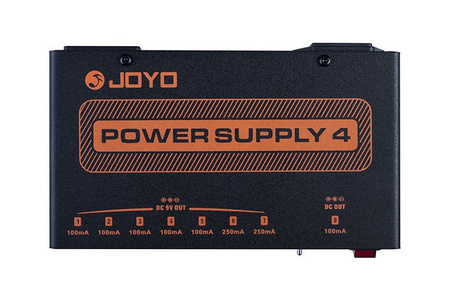

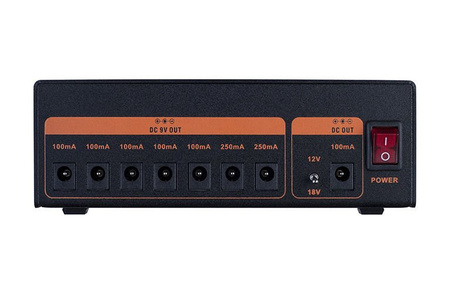

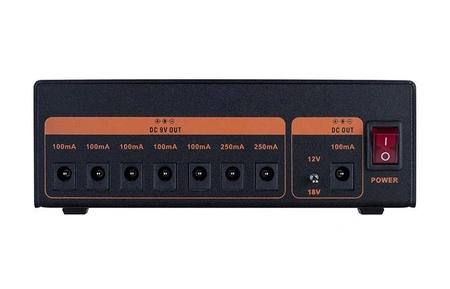

Wyjścia 1-5 oferują 9 V DC i do 100 mA każde. Wyjścia 6-7 dostarczają 9 V DC i do 250 mA każde. Wyjście 8 ma limit 100 mA i przełącznik napięcia 12/18 V.
Wyjście 8 nie jest dodatkowym wyjściem 9 V. Nie należy podłączać do niego efektu wymagającego wyłącznie 9 V, dopóki jego instrukcja nie dopuszcza wybranego wyższego napięcia.
Dobór efektu do konkretnego gniazda
Standardowe wyjścia DC mają biegun ujemny w środku i dodatni na zewnątrz. Efekt musi odpowiadać napięciu, polaryzacji, rozmiarowi złącza i maksymalnemu prądowi danego wyjścia.
Limity 100 i 250 mA dotyczą pojedynczych wyjść. Urządzenia wymagającego 500 mA nie można traktować jako zgodnego z gniazdem 250 mA na podstawie samej liczby pozostałych wolnych gniazd.
Przewody i organizacja połączeń

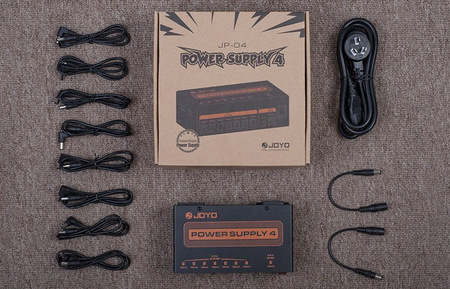

W zestawie są osiem przewodów DC i dwa przewody odwracające polaryzację oraz przewód zasilający. Konwertera polaryzacji należy używać tylko dla efektu, którego wymagania rzeczywiście tego potrzebują.

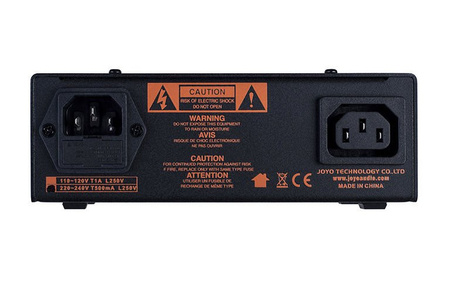

JP-04 jest zasilaczem sieciowym. Przed podłączeniem trzeba sprawdzić oznaczenie napięcia wejściowego konkretnego egzemplarza i zastosować przewód właściwy dla instalacji. Nie wymaga ładowania akumulatora.
Specyfikacja
- Wyjścia DC: 8, izolowane
- Wyjścia 1-5: 9 V DC, do 100 mA każde
- Wyjścia 6-7: 9 V DC, do 250 mA każde
- Wyjście 8: 12 / 18 V DC, do 100 mA
- Polaryzacja standardowych wyjść: Minus w środku, plus na zewnątrz
- Złącza DC: 5,5 / 2,1 mm
- Zabezpieczenia: Zwarciowe i przeciążeniowe, osobne dla wyjść
- Konstrukcja: Transformator typu R; filtracja i stabilizacja
- Przewody DC w zestawie: 8
- Konwertery polaryzacji: 2
FAQ
Czy wszystkie osiem wyjść pracuje przy 9 V?
Nie. Siedem wyjść ma 9 V, a ósme przełącza się między 12 i 18 V.
Czy 250 mA wystarczy do efektu wymagającego 500 mA?
Nie. Limit prądu danego wyjścia musi co najmniej odpowiadać wymaganiom urządzenia.
Czy izolacja usuwa każdy szum w torze gitarowym?
Nie. Pomaga ograniczać problemy związane z zasilaniem i pętlami masy, ale nie usuwa szumu samych efektów, przetworników czy zakłóceń sygnałowych.
Czy mogę użyć rozgałęźnika na jednym wyjściu?
Takie połączenie tworzy wspólny tor zasilania podłączonych efektów i nie zachowuje izolacji między nimi. Trzeba też uwzględnić ich łączny pobór prądu.
