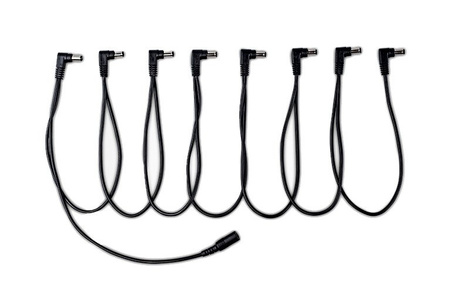

Joyo CM-26 to rozgałęźnik zasilania typu daisy chain z jednym gniazdem wejściowym i ośmioma kątowymi wtykami DC. Pozwala zasilać kilka zgodnych efektów z jednego zewnętrznego zasilacza, porządkując przewody w pedalboardzie.
Osiem efektów na jednym źródle zasilania

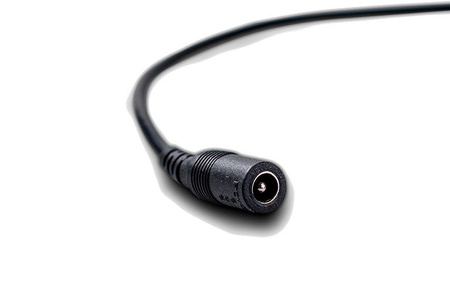

Gniazdo żeńskie przyjmuje wtyk zasilacza, a osiem odgałęzień doprowadza zasilanie do efektów. Wszystkie podłączone urządzenia pracują ze wspólnym źródłem, dlatego muszą mieć zgodne wymagania napięcia i polaryzacji.
Zasilacz musi pokryć sumę prądów pobieranych przez podłączone efekty. Sama liczba ośmiu wtyków nie określa, jakie urządzenia można zasilić jednocześnie.
DC 5,5/2,1 mm i kątowe końcówki

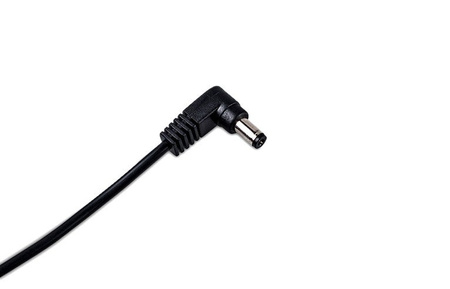

Złącza mają standard 5,5 mm średnicy zewnętrznej i 2,1 mm wewnętrznej. Kątowe wtyki pozwalają prowadzić przewody bliżej obudów efektów, gdy wokół gniazd jest odpowiednia ilość miejsca.
Przed połączeniem trzeba sprawdzić średnicę gniazda każdego efektu. Złącza 5,5/2,1 i 5,5/2,5 mm nie są zamienne tylko dlatego, że z zewnątrz wyglądają podobnie.
Długość i budowa przewodu
Całkowita długość wynosi 2640 mm, a odległość między kolejnymi wtykami 330 mm. Układ daje zapas do rozłożenia połączeń między efektami na różnych pozycjach w pedalboardzie.
Rdzeń przewodu wykonano z miedzi, wtyki z niklowanego mosiądzu, a czarną osłonę z PVC o średnicy 3 mm. Przy układaniu przewodu warto unikać napięcia na gniazdach i prowadzenia kabla pod ruchomymi częściami pedałów.
Wspólne zasilanie a izolacja
CM-26 rozdziela zasilanie, ale nie tworzy ośmiu galwanicznie izolowanych wyjść. Połączenie daisy chain może być odpowiednie dla zgodnego zestawu efektów, natomiast przy problemach z pętlami masy lub zakłóceniami warto rozważyć osobne izolowane tory.
Rozgałęźnik nie jest zasilaczem ani przetwornicą. Nie zmienia napięcia dostarczanego przez zewnętrzne źródło i nie zamienia wyjścia 9 V w 12 lub 18 V.
Specyfikacja
- Rodzaj: Rozgałęźnik zasilania daisy chain
- Układ złączy: 1 żeńskie gniazdo; 8 męskich wtyków kątowych
- Standard DC: 5,5 / 2,1 mm
- Całkowita długość: 2640 mm / 264 cm
- Odstęp między wtykami: 330 mm / 33 cm
- Rdzeń: Miedź
- Materiał styków: Niklowany mosiądz
- Powłoka: PVC, średnica 3 mm
- Kolor: Czarny
- Zasilacz: Wymagany zewnętrzny, zgodny z efektami
FAQ
Czy CM-26 jest kompletnym zasilaczem?
Nie. To przewód rozdzielający zasilanie z osobnego zasilacza.
Jak dobrać wydajność prądową zasilacza?
Trzeba zsumować pobór wszystkich podłączonych efektów i dobrać źródło o odpowiednim napięciu, polaryzacji i co najmniej wymaganym łącznym prądzie.
Czy każdy efekt może wymagać innego napięcia?
Nie. Wszystkie odgałęzienia korzystają z tego samego źródła. Przewód nie daje niezależnych napięć dla poszczególnych wtyków.
Czy osiem wtyków oznacza osiem izolowanych wyjść?
Nie. Jest to wspólne połączenie daisy chain, bez osobnej izolacji między efektami.
