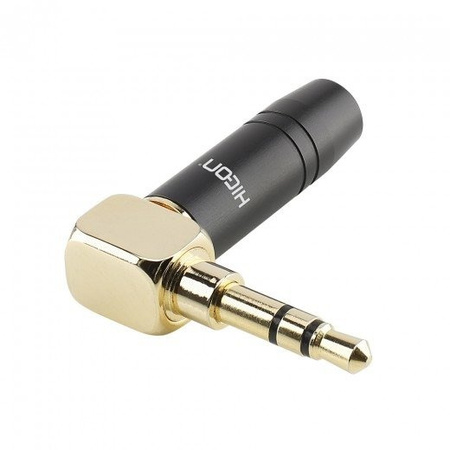

HICON HI-J35SA - wtyk kablowy jack 3,5 mm TRS, 3 styki, kątowy
Potrzebujesz porady lub informacji o dostępności produktu? Skontaktuj się z nami. Od 30 lat wspieramy muzyków w doborze idealnego sprzętu. Odpowiemy na wszystkie pytania i pomożemy wybrać najlepsze dla Ciebie rozwiązanie.
Email: info@ambitmusic.pl | Zadzwoń do nas: 508 149 020
HICON HI-J35SA to wtyk kablowy jack 3,5 mm TRS z 3 stykami, przeznaczony do wykonania lub naprawy przewodu połączeniowego. Wariant ma styki męskie oraz konstrukcję kątową, która zmienia kierunek wyprowadzenia kabla przy złączu.
Zastosowanie i zgodność
Trzy styki jack TRS pozwalają przygotować połączenie stereo lub symetryczne mono, zależnie od okablowania i urządzenia. Sam wtyk nie zmienia sygnału niesymetrycznego w symetryczny. Przed lutowaniem ustal funkcję styków tip, ring i sleeve dla danego zastosowania.
Konstrukcja i styki
Obudowa: aluminium; wykończenie: czarny. Wykończenie styków: pozłacane.
Montaż przewodu
Połączenia elektryczne wykonuje się przez lutowanie. Przed rozpoczęciem przełóż elementy obudowy na kabel, sprawdź dopasowanie jego średnicy do wejścia złącza i zachowaj separację poszczególnych styków. Po złożeniu sprawdź ciągłość połączeń, brak zwarć oraz prawidłowe mocowanie kabla. Obciążenie mechaniczne powinno przenosić mocowanie kabla, a nie same punkty lutownicze.
Specyfikacja
- Model: HICON HI-J35SA
- Rodzaj: wtyk kablowy
- Standard: jack 3,5 mm TRS
- Liczba styków: 3
- Płeć: Męskie
- Budowa: Kątowa 90°
- Materiał obudowy: Aluminium
- Wykończenie obudowy: Czarny
- Styki: Pozłacane
- Podłączenie przewodów: Lutowanie
- Montaż: Na kablu
FAQ
Czy jest to gotowy kabel?
Nie. To złącze do samodzielnego montażu przewodów przez lutowanie.
Czy złącze jest męskie czy żeńskie?
Męskie. Jest przeznaczone do montażu na kablu.
Jak sprawdzić kompatybilność?
Porównaj standard, liczbę styków, płeć złącza i schemat połączeń urządzenia. Następnie sprawdź dopasowanie średnicy kabla oraz miejsce potrzebne na obudowę.
