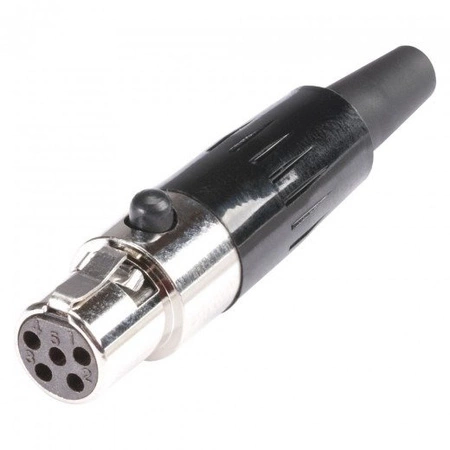

HICON HI-XMCF5 - gniazdo kablowe mini XLR, 5 styków
Potrzebujesz porady lub informacji o dostępności produktu? Skontaktuj się z nami. Od 30 lat wspieramy muzyków w doborze idealnego sprzętu. Odpowiemy na wszystkie pytania i pomożemy wybrać najlepsze dla Ciebie rozwiązanie.
Email: info@ambitmusic.pl | Zadzwoń do nas: 508 149 020
HICON HI-XMCF5 to gniazdo kablowe mini XLR z 5 stykami, przeznaczony do wykonania lub naprawy przewodu połączeniowego. Wariant ma styki żeńskie oraz konstrukcję prostą.
Zastosowanie i zgodność
Mini XLR stosuje się w kompaktowych połączeniach urządzeń audio, w tym systemach mikrofonowych. Dobierz dokładnie liczbę styków i układ połączeń konkretnego urządzenia: złącza mini XLR różnych standardów nie są zamienne, a sam kształt nie określa sposobu zasilania ani przypisania sygnałów.
Konstrukcja i styki
Obudowa: metal; wykończenie: niklowany. Wykończenie styków: pozłacane.
Montaż przewodu
Połączenia elektryczne wykonuje się przez lutowanie. Przed rozpoczęciem przełóż elementy obudowy na kabel, sprawdź dopasowanie jego średnicy do wejścia złącza i zachowaj separację poszczególnych styków. Po złożeniu sprawdź ciągłość połączeń, brak zwarć oraz prawidłowe mocowanie kabla. Obciążenie mechaniczne powinno przenosić mocowanie kabla, a nie same punkty lutownicze.
Specyfikacja
- Model: HICON HI-XMCF5
- Rodzaj: gniazdo kablowe
- Standard: mini XLR
- Liczba styków: 5
- Płeć: Żeńskie
- Budowa: Prosta
- Materiał obudowy: Metal
- Wykończenie obudowy: Niklowany
- Styki: Pozłacane
- Podłączenie przewodów: Lutowanie
- Montaż: Na kablu
FAQ
Czy jest to gotowy kabel?
Nie. To złącze do samodzielnego montażu przewodów przez lutowanie.
Czy złącze jest męskie czy żeńskie?
Żeńskie. Jest przeznaczone do montażu na kablu.
Jak sprawdzić kompatybilność?
Porównaj standard, liczbę styków, płeć złącza i schemat połączeń urządzenia. Następnie sprawdź dopasowanie średnicy kabla oraz miejsce potrzebne na obudowę.
