HICON HI-J63MA04 - wtyk kablowy jack 6,35 mm TS, 2 styki, kątowy
Potrzebujesz porady lub informacji o dostępności produktu? Skontaktuj się z nami. Od 30 lat wspieramy muzyków w doborze idealnego sprzętu. Odpowiemy na wszystkie pytania i pomożemy wybrać najlepsze dla Ciebie rozwiązanie.
Email: info@ambitmusic.pl | Zadzwoń do nas: 508 149 020

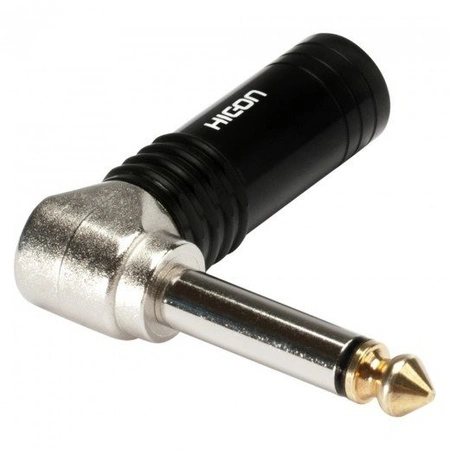

HICON HI-J63MA04 to wtyk kablowy jack 6,35 mm TS z 2 stykami, przeznaczony do wykonania lub naprawy przewodu połączeniowego. Wariant ma styki męskie oraz konstrukcję kątową, która zmienia kierunek wyprowadzenia kabla przy złączu.
Zastosowanie i zgodność
Dwustykowy jack TS jest przeznaczony do niesymetrycznych połączeń mono. Można go wykorzystać przy wykonaniu przewodu instrumentalnego lub połączenia urządzeń z gniazdami TS, po uwzględnieniu rodzaju sygnału i właściwego kabla. Nie zapewnia trzech niezależnych styków wymaganych przez TRS.
Konstrukcja i styki
Obudowa: metal; wykończenie: czarny. Niklowany pin ma złoconą końcówkę Goldtip. Nie oznacza to złocenia całego złącza.
Montaż przewodu
Połączenia elektryczne wykonuje się przez lutowanie. Przed rozpoczęciem przełóż elementy obudowy na kabel, sprawdź dopasowanie jego średnicy do wejścia złącza i zachowaj separację poszczególnych styków. Po złożeniu sprawdź ciągłość połączeń, brak zwarć oraz prawidłowe mocowanie kabla. Obciążenie mechaniczne powinno przenosić mocowanie kabla, a nie same punkty lutownicze.
Specyfikacja
- Model: HICON HI-J63MA04
- Rodzaj: wtyk kablowy
- Standard: jack 6,35 mm TS
- Liczba styków: 2
- Płeć: Męskie
- Budowa: Kątowa 90°
- Materiał obudowy: Metal
- Wykończenie obudowy: Czarny
- Styki: Niklowany styk ze złoconą końcówką Goldtip
- Podłączenie przewodów: Lutowanie
- Montaż: Na kablu
FAQ
Czy jest to gotowy kabel?
Nie. To złącze do samodzielnego montażu przewodów przez lutowanie.
Czy złącze jest męskie czy żeńskie?
Męskie. Jest przeznaczone do montażu na kablu.
Jak sprawdzić kompatybilność?
Porównaj standard, liczbę styków, płeć złącza i schemat połączeń urządzenia. Następnie sprawdź dopasowanie średnicy kabla oraz miejsce potrzebne na obudowę.
