HICON HI-CM06-RED - wtyk kablowy RCA, 2 styki
Potrzebujesz porady lub informacji o dostępności produktu? Skontaktuj się z nami. Od 30 lat wspieramy muzyków w doborze idealnego sprzętu. Odpowiemy na wszystkie pytania i pomożemy wybrać najlepsze dla Ciebie rozwiązanie.
Email: info@ambitmusic.pl | Zadzwoń do nas: 508 149 020

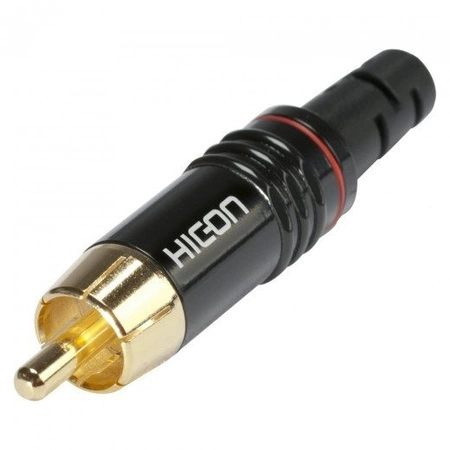

HICON HI-CM06-RED to wtyk kablowy RCA z 2 stykami, przeznaczony do wykonania lub naprawy przewodu połączeniowego. Wariant ma styki męskie oraz konstrukcję prostą.
Zastosowanie i zgodność
Wtyk RCA służy do zakończenia pojedynczego toru audio, na przykład połączenia liniowego między odtwarzaczem, wzmacniaczem lub interfejsem z odpowiednim gniazdem. Dla analogowego sygnału stereo potrzebne są dwa niezależne połączenia, po jednym na kanał.
Konstrukcja i styki
Obudowa: metal; wykończenie: czarny. Wykończenie styków: pozłacane.
Zakres średnicy kabla wynosi 4,0-6,0 mm. Przy zastosowaniu osłony przeciw załamaniu maksymalna średnica kabla wynosi 5,0 mm. Wymiary trzeba uwzględnić przy doborze kabla do montażu.
Montaż przewodu
Połączenia elektryczne wykonuje się przez lutowanie. Przed rozpoczęciem przełóż elementy obudowy na kabel, sprawdź dopasowanie jego średnicy do wejścia złącza i zachowaj separację poszczególnych styków. Po złożeniu sprawdź ciągłość połączeń, brak zwarć oraz prawidłowe mocowanie kabla. Obciążenie mechaniczne powinno przenosić mocowanie kabla, a nie same punkty lutownicze.
Specyfikacja
- Model: HICON HI-CM06-RED
- Rodzaj: wtyk kablowy
- Standard: RCA
- Liczba styków: 2
- Płeć: Męskie
- Budowa: Prosta
- Materiał obudowy: Metal
- Wykończenie obudowy: Czarny
- Styki: Pozłacane
- Podłączenie przewodów: Lutowanie
- Montaż: Na kablu
- Średnica kabla: 4,0-6,0 mm; z osłoną przeciw załamaniu maks. 5,0 mm
FAQ
Czy jest to gotowy kabel?
Nie. To złącze do samodzielnego montażu przewodów przez lutowanie.
Czy złącze jest męskie czy żeńskie?
Męskie. Jest przeznaczone do montażu na kablu.
Jak sprawdzić kompatybilność?
Porównaj standard, liczbę styków, płeć złącza i schemat połączeń urządzenia. Następnie sprawdź dopasowanie średnicy kabla oraz miejsce potrzebne na obudowę.
