Przewodnik po kablach audio

Kompleksowy przewodnik po kablach audio – analogowe i cyfrowe złącza w technice dźwiękowej

Wybór odpowiedniego kabla audio to kluczowy element zapewnienia wysokiej jakości dźwięku w systemach nagłośnieniowych, studyjnych i domowych. Wyróżniamy dwa główne typy kabli: analogowe oraz cyfrowe. Poniżej przedstawiamy szczegółowy opis każdego rodzaju z uwzględnieniem ich zastosowania i właściwości.

Kable analogowe

1. RCA (Cinch)

Zastosowanie: Popularne w domowym sprzęcie audio i wideo, stosowane do przesyłania sygnału stereo.

Charakterystyka:

• Niezbalansowane połączenie podatne na zakłócenia.

• Przewód koncentryczny z pojedynczym przewodnikiem sygnałowym i ekranem.

• Stosowane głównie w systemach Hi-Fi, wzmacniaczach i odtwarzaczach CD.

2. Jack (TS, TRS, TRRS)

Zastosowanie: Uniwersalne złącze stosowane w słuchawkach, instrumentach muzycznych i mikrofonach.

Charakterystyka:

• TS (Tip-Sleeve) – dwupinowe, stosowane do połączeń mono (np. gitary elektryczne).

• TRS (Tip-Ring-Sleeve) – trzypinowe, używane do sygnału stereo lub symetrycznych połączeń.

• TRRS (Tip-Ring-Ring-Sleeve) – czteropinowe, obsługujące dźwięk stereo i mikrofon (np. zestawy słuchawkowe).

3. XLR

Zastosowanie: Standard w profesjonalnym audio – mikrofony, sprzęt studyjny i estradowy.

Charakterystyka:

• Połączenie symetryczne redukujące zakłócenia.

• Trzy piny: sygnał dodatni, ujemny i uziemienie.

• Umożliwia przesył sygnału na duże odległości bez strat jakości.

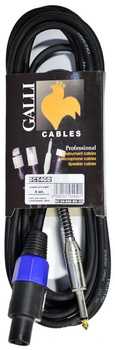

4. Speakon

Zastosowanie: Profesjonalne systemy nagłośnieniowe, wzmacniacze i kolumny.

Charakterystyka:

• Bezpieczne, blokujące się połączenie zapobiegające przypadkowemu odłączeniu.

• Obsługuje duże moce sygnału, minimalizując straty.

5. DIN

Zastosowanie: Starsze systemy audio, magnetofony, gramofony.

Charakterystyka:

• Okrągły kształt z wieloma pinami.

• Stosowany w sprzęcie Hi-Fi głównie w Europie.

Kable cyfrowe

1. S/PDIF (Sony/Philips Digital Interface Format)

Zastosowanie: Połączenia cyfrowe w sprzęcie audio, amplitunerach, odtwarzaczach CD/DVD.

Charakterystyka:

• Przesył cyfrowego sygnału audio w formatach PCM oraz Dolby Digital/DTS.

• Występuje w dwóch wariantach:

  • Koaksjalne – kabel koncentryczny zakończony wtykami RCA.

  • Optyczne (Toslink) – światłowód odporny na zakłócenia elektromagnetyczne.

2. AES/EBU (Audio Engineering Society/European Broadcasting Union)

Zastosowanie: Profesjonalne systemy cyfrowe, studia nagraniowe.

Charakterystyka:

• Zbalansowane połączenie na kablu XLR.

• Obsługuje wysokiej jakości dźwięk cyfrowy.

3. USB Audio

Zastosowanie: Interfejsy audio, sprzęt komputerowy, karty dźwiękowe.

Charakterystyka:

• Przesyła zarówno sygnał cyfrowy, jak i zasilanie urządzeń.

• Standard USB-C zapewnia szybki transfer i niskie opóźnienia.

4. HDMI (High-Definition Multimedia Interface)

Zastosowanie: Przesyłanie wielokanałowego dźwięku wraz z obrazem.

Charakterystyka:

• Obsługuje formaty dźwięku wielokanałowego, np. Dolby Atmos, DTS:X.

• Powszechnie stosowany w kinie domowym.

5. Thunderbolt

Zastosowanie: Profesjonalne interfejsy audio, systemy produkcji muzycznej.

Charakterystyka:

• Duża przepustowość i niski poziom opóźnień.

• Umożliwia łączenie wielu urządzeń jednocześnie.
